El cilindro es el cuerpo geométrico que ofrece y encierra las mayores posibilidades de transformación y genera multitud de formas diferentes, por lo cual será la base de la que parte todo mi trabajo, a través de un doble proceso: a) Analítico: sobre normas geométricas y relaciones numéricas; b) Sintético: principios creativos de repetición y variación de las formas resultantes del proceso anterior.

Volver arriba

UNI-Bl-TRI-DIMENSIONAL

Un cilindro muy largo y fino puede ser considerado como una línea: un alambre, la cuerda de un contrabajo, un cable de antena de T.V.; no dejan de ser cilindros muy finos y como tal línea puedo con él delimitar un plano –polígonos- y hasta construir poliedros de aristas cilíndricas; pero nunca dejará de ser un cuerpo tridimensional, apreciando su volumen en cuanto lo acorto.

Volver arriba

LA RECTA Y LA CURVA

El cilindro es línea recta pero en sí contiene a la curva, característica que no posee ninguno de los otros prismas poligonales.

Volver arriba

SECCIONES

Al seccionar el cilindro por un plano paralelo a la base obtendremos la circunferencia y si el plano es longitudinal, paralelo a las generatrices, su sección será el rectángulo que lo genera. Entre estos dos parámetros existe una gran variedad de elipses de igual eje menor pero de distinto eje mayor, según sea el grado de inclinación del plano de corte.

Volver arriba

GIROS

Otra característica muy particular y que no la contiene ninguno de los prismas poligonales, es que una vez seccionado es posible girarlo grado a grado 360 veces, coincidiendo plenamente en sus partes. En un prisma cuadrado esto sólo será posible cuatro veces -cada 90º, en el pentagonal, cinco 72º, en el hexagonal, seis 60º, . . .etc.

Volver arriba

EL CONO

Volumen engendrado por la rotación del triángulo, podríamos atribuirle igualmente muchas de las características del cilindro, pero nunca podrá ser considerado como una línea, al ser sus generatrices convergentes en un punto, lo que imita muchas posibilidades de transformación.

Volver arriba

LA ESFERA

Generada por la circunferencia no es más que un punto gordo. Parece mentira, pero siendo punto y esfera principio y fin de todas las formas, las posibilidades de transformación son mínimas. Una esfera, la mire por donde la mire y la corte por donde la corte, no obtendré de ella más que círculos de distintos tamaños.

Volver arriba

 SECCIONES

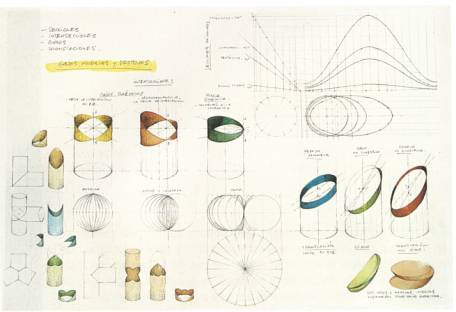

Entre el plano-sección paralelo a la base -el círculo- y el que pasa por su eje -el rectángulo- existen grado a grado 90 secciones de forma elíptica, más alargadas cuanto el grado de inclinación sea mayor. En el dibujo escojo cuatro: 60º, 45º, 36º y 7º 30’ correspondientes a la construcción con el cilindro como lado; del triángulo equilátero, cuadrado, pentágono y polígono de 24 lados. En su abatimiento quedan dibujadas las cuatro elipses y su desarrollo correspondiente. Hago notar que en la elipse correspondiente al polígono de 24 lados, la diferencia entre el eje mayor y el menor es mínima, por lo que aparece casi como circunferencia. Menor lo será en el polígono de 48 lados 3º 45’ prácticamente inapreciable a la vista pues tendemos al polígono de infinito número de lados que sería la circunferencia.

Volver arriba

INTERSECCIONES

La esfera: supongamos dos secciones de 7º 30’ que se cruzan y que su recta de intersección corta al eje del cilindro. Se producen dos gajos iguales y simétricos; con 24 de ellos colocados a modo de gajos de naranja, se formará una teórica esfera. La mínima diferencia entre el eje vertical y el horizontal será la de los ejes de la elipse de la que partimos.

Ovoide y calabazas: si la línea de intersección la desplazamos hacía la generatriz del cilindro se producen dos gajos también simétricos pero no iguales sino suplementarios. Con 24 gajos menores formaré un tipo de ovoide y con los grandes una forma de calabaza. Sus tamaños dependerán del desplazamiento.

El toro: cuando las dos secciones elípticas no se corten sino que se toquen en un punto coincidiendo a su vez con la generatriz del cilindro, la forma resultante será una rodaja simétrica pero de caras convergentes, que sumadas 24, 48, 96, ...; según el ángulo de la sección, nos aproximaremos al toro.

Si aceptamos que la circunferencia es el polígono de infinito número de lados, hemos de aceptar también que el toro es el polígono de infinito número de lados cilíndricos.

Volver arriba

TRASLACIONES

Una sección desplazada sobre el eje del cilindro produce una rodaja simétrica y de caras paralelas: la clásica de rodaja de chorizo.

Volver arriba

GIROS

Si la sección gira sobre el eje del cilindro se produce intersección de planos y un gajo no simétrico, la simetría se conseguirá con su gajo inverso.

Volver arriba

TRASLACIÓN Y GIRO

En caso que se produzcan los dos movimientos de modo que no haya intersección, surgirá una rodaja no simétrica. De nuevo la simetría lo será con su inversa al modo como lo son las dos manos.

Volver arriba

DESPOJOS

Serán aquellos trozos sobrantes o restos de la intersección, mordedura o penetración de dos o más cilindros. Está claro que las propiedades geométricas de éstos serán las mismas de aquellas de las que surgen por ser complementarias del cilindro. Podríamos compararlos con la relación existente entre el espacio vacío y el espacio lleno, lo cóncavo y lo convexo, uno comienza donde termina el otro. Los dos planos de intersección son principio y fin de unas y otras formas, del mismo modo que la fina lámina de arcilla de un jarrón de porcelana lo es de su espacio interior y de su forma externa.



















Volver arriba

EL OVOIDE, LA ESFERA Y LAS CALABAZAS

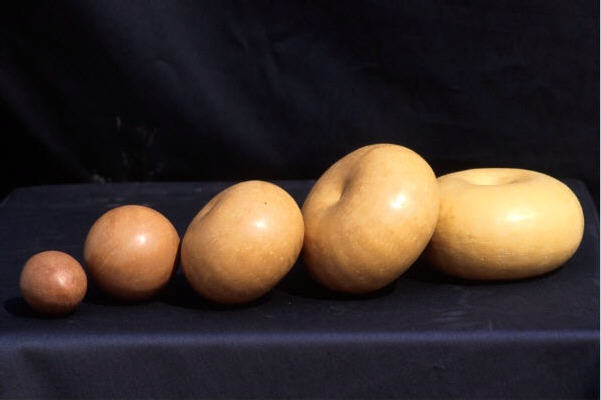

El hundimiento central de las calabazas será mayor cuanto más se aproximen al toro, al tiempo que el ovoide suplementario que en su interior circunscribe será cada vez más pequeño.

Volver arriba

EL TORO

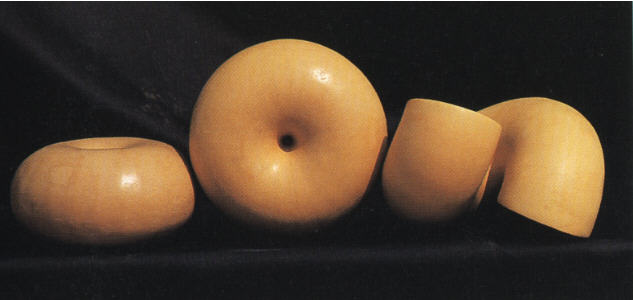

Seccionando el toro por una serie de planos radiales y giradas sus rodajas una a una un número igual de grados y en el mismo sentido, éste comienza a enroscarse, transformándose las circunferencias de sus perímetros exterior e interior en dos curvas helicoidales paralelas que conformarán, al aumentar el giro de las rodajas en una serie de columnas salomónicas.

Volver arriba

LAS COLUMNAS SALOMÓNICAS

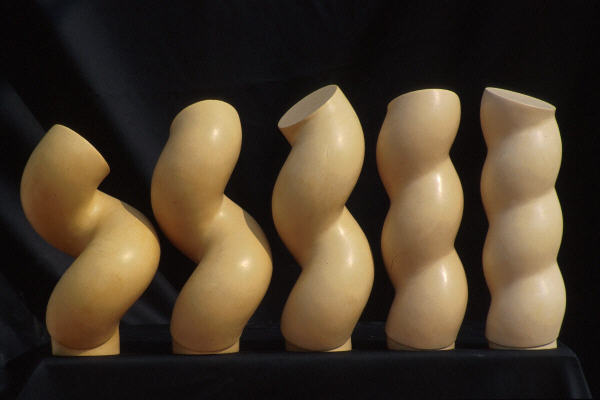

Serie de columnas producto del giro de las rodajas de caras convergentes del toro. Cuanto mayor sea el giro, la columna tendrá mayor número de vueltas, de modo que giradas cada rodaja 18º volveremos al cilindro del cual todo el proceso había surgido. No obstante la principal variable en la generación de columnas estará en la forma del toro de la que parte; es decir la relación entre su radio interior y exterior.
